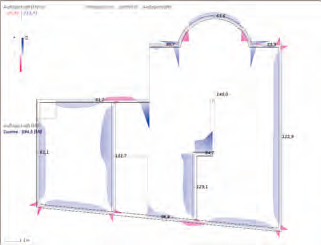

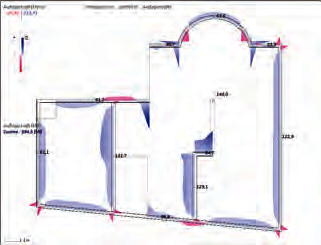

Das Programm „Frilo-Gebäudemodell“ ist ein Werkzeug zur Ermittlung der Lastabtragung eines kompletten Bauwerks. Dieses wurde um verschiedene Funktionen erweitert, u. a. um eine spezielle grafische Darstellung der Ergebnisse der Lastberechnung. Folgende Ansichten der Ergebnisse lassen sich damit einstellen: Auflagerkräfte sowie Spannungen und Schnittkräfte am Kopf oder am Fuß der Wände und Stützen.
Beim Überstreichen des Farbverlaufes mit der Maus werden sowohl die maximalen und minimalen Werte als auch der Wert an der jeweiligen Mausposition angezeigt. Über grafische Schieberegler lassen sich zudem die Größen der Verläufe stufenlos anpassen.
Online-Videos unterstützen die schnelle Einarbeitung, so wird z. B. die Übernahme von CAD-Daten aus „Allplan“ in einem Videotutorial auf der Frilo-Website vorgeführt. Auch zur Eingabe eines einfachen Gebäudes, zu Horizontallasten, Plattenimport und zu den Bemessungsschnittstellen gibt es Videos.
Im Programm werden analog dem ingenieurmäßigen Ansatz vertikale Lasten von Stockwerk zu Stockwerk weitergeleitet, horizontale Lasten entsprechend der Biegesteifigkeiten der aussteifenden Bauteile verteilt. Die Bemessung erfolgt in den jeweiligen Frilo-Bemessungsprogrammen unter Verwendung der Daten aus dem Gebäudemodell. Aufgrund dieser Vorgehensweise ist das Gebäudemodell sowohl für die Vorbemessung als auch für die Erstellung einer kompletten statischen Berechnung geeignet. Der Hersteller verzichtet bei diesem Ansatz auf eine komplexe 3D-Berechnung, sodass der Anwender nachvollziehbare Werte bekommt.
