Spezial-Agraffen für neues Logistikzentrum

Verdeckte Befestigung glasfaserverstärkter Betonplatten

Objekte
Bauplaner
Produkte
Das Schweizer Unternehmen SFS hat für das neue automatische Kartonlager von Ernsting's family in Coesfeld 24.300 Spezial-Agraffen entwickelt. Die Befestigungsteile tragen Fassadenplatten von mehr als 100 Kilogramm Gewicht.

Die technische Herausforderung lag in der verdeckten Befestigung der glasfaserverstärkten Betonplatten. Die Standardbefestigung des Herstellers erwies sich als ungeeignet für die verwendeten Hinterschnittanker. SFS passte daraufhin die Dicke der Agraffen von 3,5 auf drei Millimeter an.

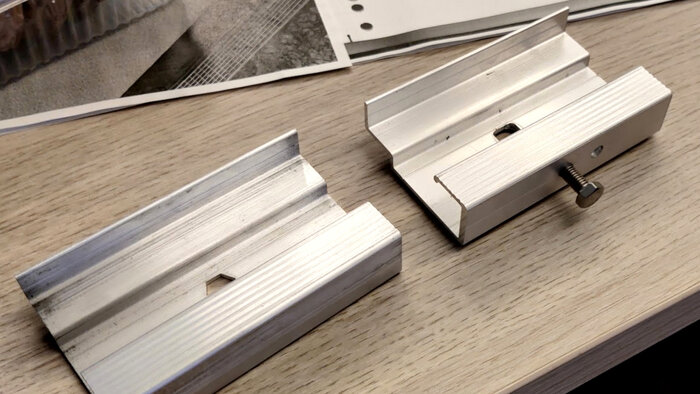

Die Fassadenplatten messen 3,6 Meter in der Höhe und 1,2 Meter in der Breite. Für ihre Montage entwickelte SFS 22.000 statische und 2.300 verstellbare Agraffen. Die statischen Elemente nehmen Windlasten auf, die verstellbaren dienen der Nivellierung.

Das 25 Meter hohe Kartonlager ist das erste von drei geplanten Gebäuden auf einer Fläche von 50.000 Quadratmetern. Sechs Meter der Halle liegen unter der Erde. Unterirdische Tunnel verbinden das seit Juli 2023 betriebene Lager mit den bestehenden Gebäuden.

Ernsting's family bewegt in dem automatischen Lager täglich rund 2.000 Kartons. Das Unternehmen wickelt von hier den E-Commerce-Handel für Deutschland und Österreich ab. Etwa 17.000 Online-Bestellungen gehen täglich ein.

Die Entwicklung der Befestigungselemente erfolgte in Zusammenarbeit mit dem Verarbeiter Sorba. Die Lösung basiert auf dem Nvelope NV3-System von SFS und erfüllt die Vorgaben der Europäischen Technischen Bewertung.

https://de.sfs.com/
