Verglaste Freiformstruktur am Xujiahui Commercial Center in Shanghai

Dlubal Software

Events
Software

Am Xujiahui Commercial Center in Shanghai, China, wurde eine außergewöhnliche Freiformdachkonstruktion errichtet und im Juni 2017 eingeweiht. Sie dient im Innenbereich des Einkaufszentrums als Oberlicht und im Außenbereich als Vordach.

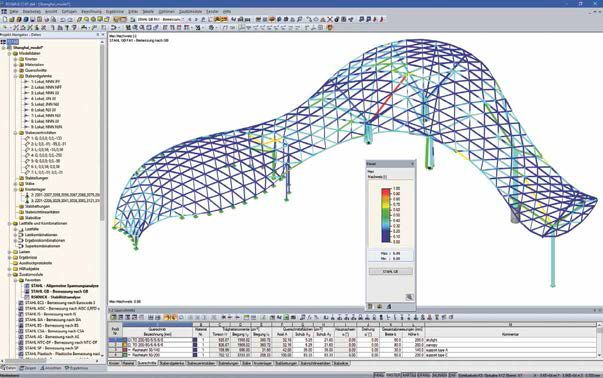

Der Dlubal-Kunde Novum Structures LLC war neben der Tragwerks- und Ausführungsplanung auch für die Herstellung und Montage der gesamten Konstruktion verantwortlich. Für die Berechnung und Bemessung der Stahlkonstruktion nach chinesischer Norm nutzten die Ingenieure von Novum Structures RSTAB und STAHL GB.

Die Gesamtfläche des Daches beträgt ca. 1.200 m². Das Novum-Freiformsystem, welches aus Rechteckhohlprofilen und runden Knotenverbindern besteht, wird unterstützt von verkleideten, baumförmigen Stützen. Für die Stützen wurden Rechteckhohlprofile bzw. Rundrohre verwendet. Die Dacheindeckung besteht aus dreieckigen Elementen aus Isolierglas (Innenbereich) und Verbundglas  Außenbereich). Auf der Oberseite angebrachte gelochte Aluminiumbleche dienen als Sonnenschutz. Am Dachrand bilden gebogene Aluminiumbleche mit integrierter Dachrinne den Abschluss.

Die Herstellung und Montage der Dachkonstruktion  ar sehr anspruchsvoll, da  sämtliche Teile der Struktur und Dacheindeckung unterschiedliche Abmessungen haben.
