Aluminiumschienen in drei Querschnitten

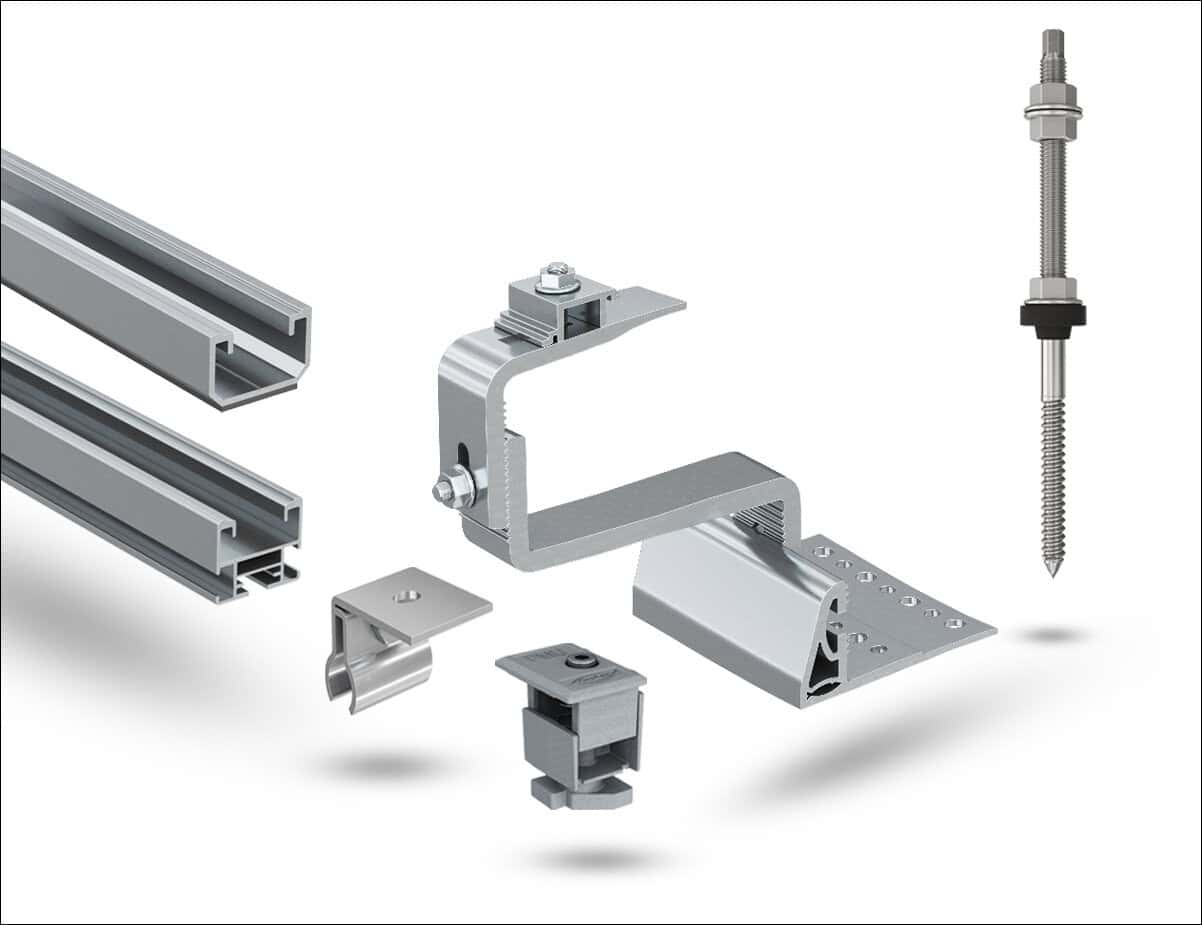

Grundlage der Dachlösungen bilden SolarFish-Aluminiumschienen, die sich mit passenden Systemkomponenten zu tragfähigen Konstruktionen erweitern lassen. Die Abstände der Befestigungspunkte richtet fischer dabei nach Schnee- und Windeinwirkungen gemäß den geltenden nationalen Normen aus. Das Portfolio umfasst Schienenquerschnitte mit 33 Millimeter Höhe für wirtschaftliche Installationen, 44 Millimeter für vielseitige Anwendungen sowie 83 Millimeter für hohe Tragfähigkeit bei reduzierter Anzahl an Befestigungspunkten. Die SolarMetal-L-Schiene ergänzt das Sortiment speziell für Trapezblechdächer: Ihr Querschnitt optimiert die Querformat-Montage der PV-Module, die Unterseite trägt bereits ein EPDM-Band.

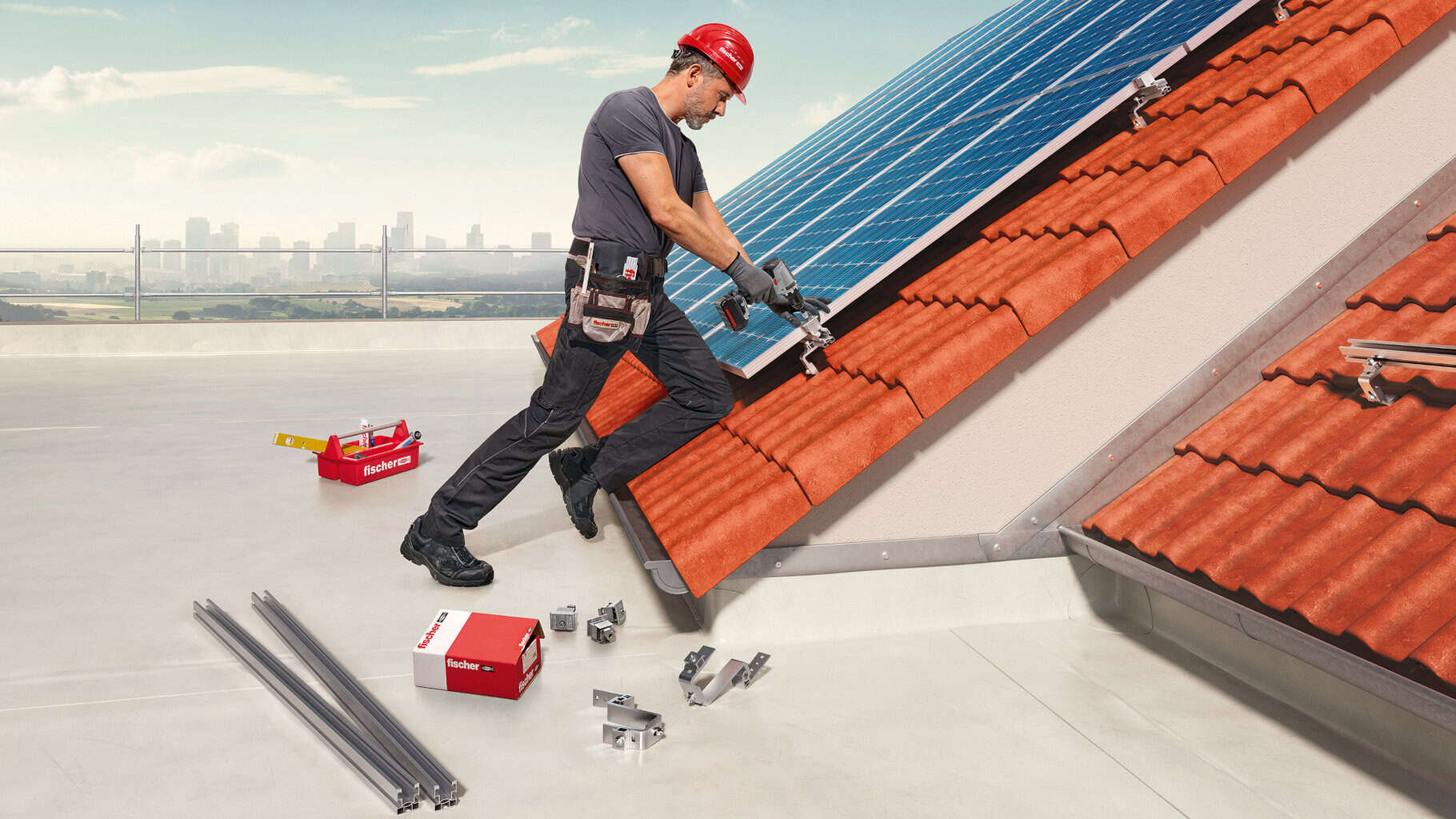

Universelle, vormontierte Klemmen aus Aluminium in Schwarz oder Silber sichern PV-Module verschiedener Stärken – als Mittel- oder Endklemme. Dachhaken aus Aluminium bieten je nach Typ drei- oder vierfach verstellbare Führung und flexible Ausrichtungen, die sich an nahezu alle Ziegeltypen und auch an größere Toleranzen im Altbaubestand anpassen.
PV-Clip-System für Fassadenanwendungen

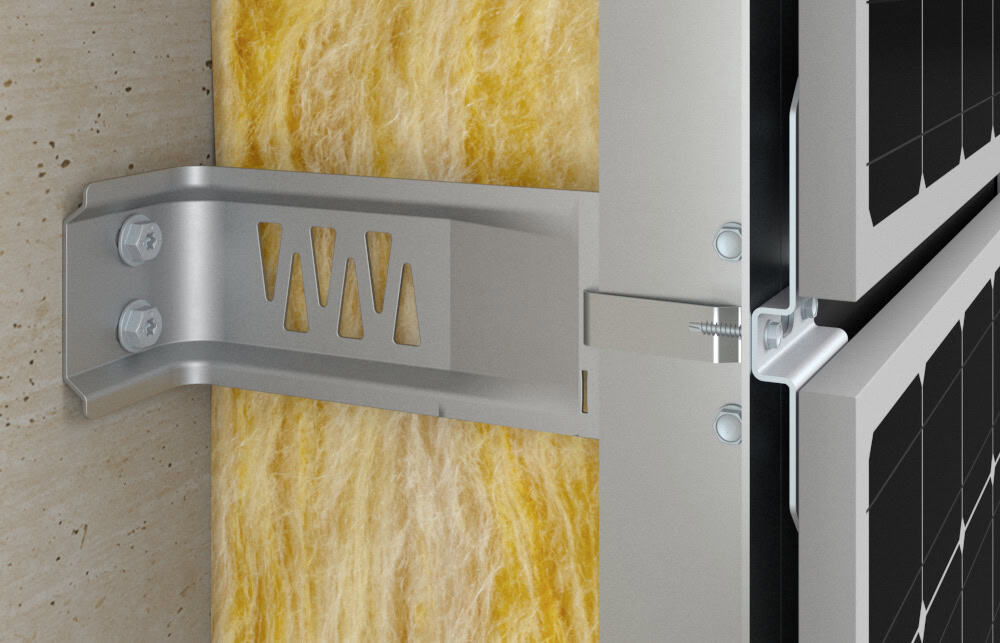

Das neue PV-Clip-System adressiert die Planung und Ausführung zugelassener PV-Fassaden. Das modulare System eignet sich für alle gerahmten PV-Module mit Montagelöchern und erlaubt den Aufbau zusammenhängender Modulfelder im Quer- wie im Hochformat. Die zwängungsfreie Montage und das lastenoptimierte Design – realisiert durch die Schiebemutter FSMN M8 R – gewährleisten eine technisch einwandfreie Umsetzung auch bei temperaturbedingter Materialausdehnung.
Die aktuelle Generation des Systems bringt weitere konstruktive Verbesserungen: Die Schraubensicherung kommt bereits appliziert auf die Sperrzahnschraube, die Schiebemutter verfügt über einen integrierten Potenzialausgleich und nimmt höhere Drehmomente beim Einsatz von Elektrowerkzeugen auf. Die PV-Clips binden über die Montagelöcher der gerahmten Module an und ermöglichen zusammen mit passenden Befestigungsmitteln die Direktbefestigung auf Beton oder tragendem Mauerwerk. Als Alternative lassen sich Unterkonstruktionen aus Holz oder – etwa in Kombination mit dem fischer Universal Schienensystem (FUS) – aus Stahl einsetzen. Vorgehängte hinterlüftete PV-Fassaden realisieren Planer mit Unterkonstruktionen aus Aluminium. Variabel einstellbare, minimal ausführbare Fugen und nahezu unsichtbare Befestigungskomponenten sorgen dabei für eine homogene Gebäudeansicht. (mb)
