Die Installation an der Fassade stellt andere Anforderungen als die klassische Dachmontage: Präzision, Reproduzierbarkeit und Toleranzausgleich unter wechselnden Baustellenbedingungen stehen im Vordergrund. SnapSolar kombiniert tragende Profile, Modulhalter und Klemmelemente zu einer nachvollziehbaren Montageabfolge mit definierten Positionier- und Justiermöglichkeiten.
Systemaufbau mit wenigen Bauteilen

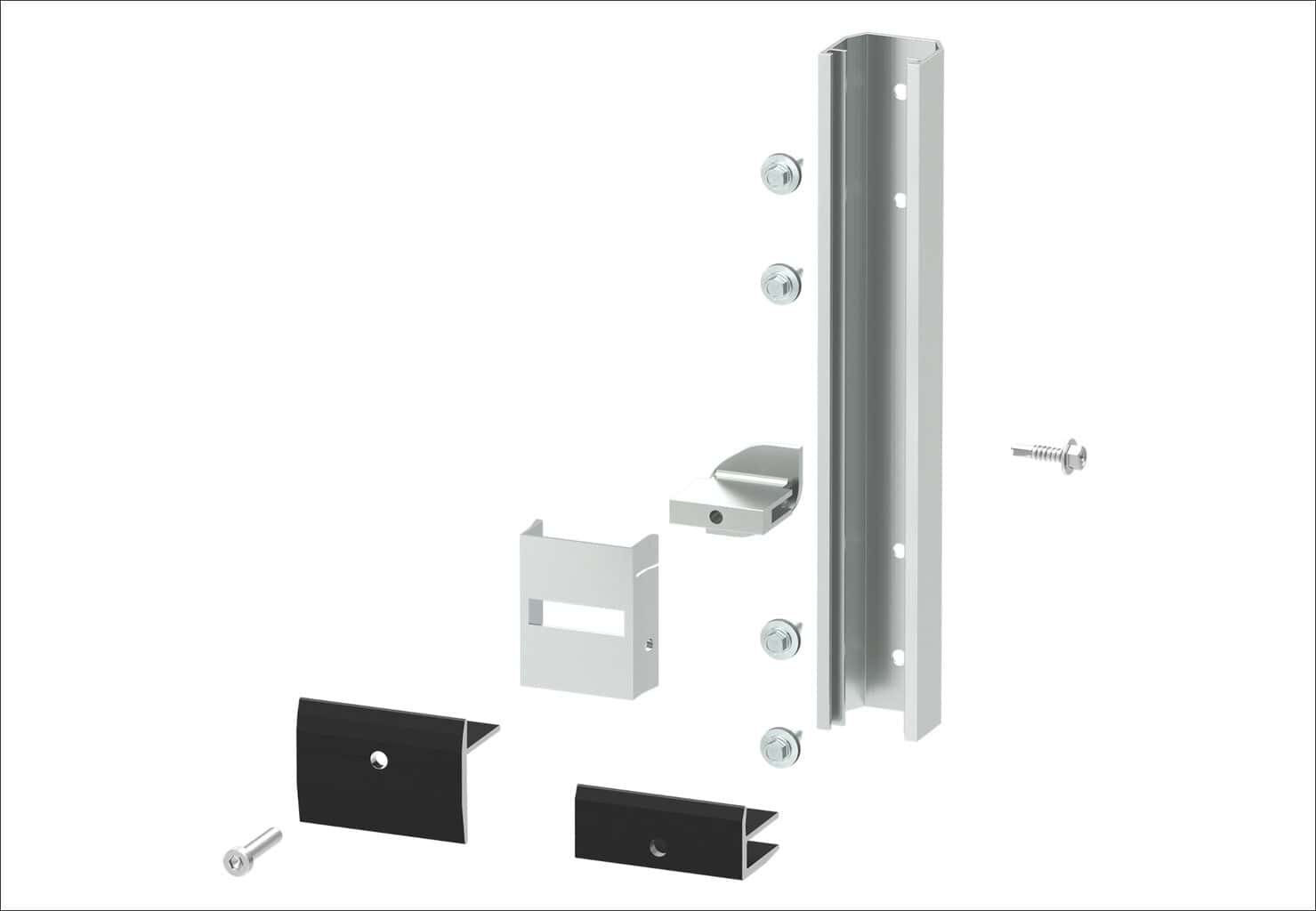

Das System basiert auf einem Aluminium-C-Profil mit rückseitiger EPDM-Unterlage, Photovoltaikhaltern für Moduldicken von 30 bis 40 Millimetern sowie Mittel- und Endklemmen zur Fixierung. Ein zentrales Element ist der sogenannte SnapClip, der die Position des Modulhalters auf dem Profil sichert und gleichzeitig Justierungen während der Montage erlaubt. Der Aufbau hält die Bauteilanzahl gering und macht die Montageschritte nachvollziehbar.
Schrittweise Modulausrichtung ohne Demontageaufwand

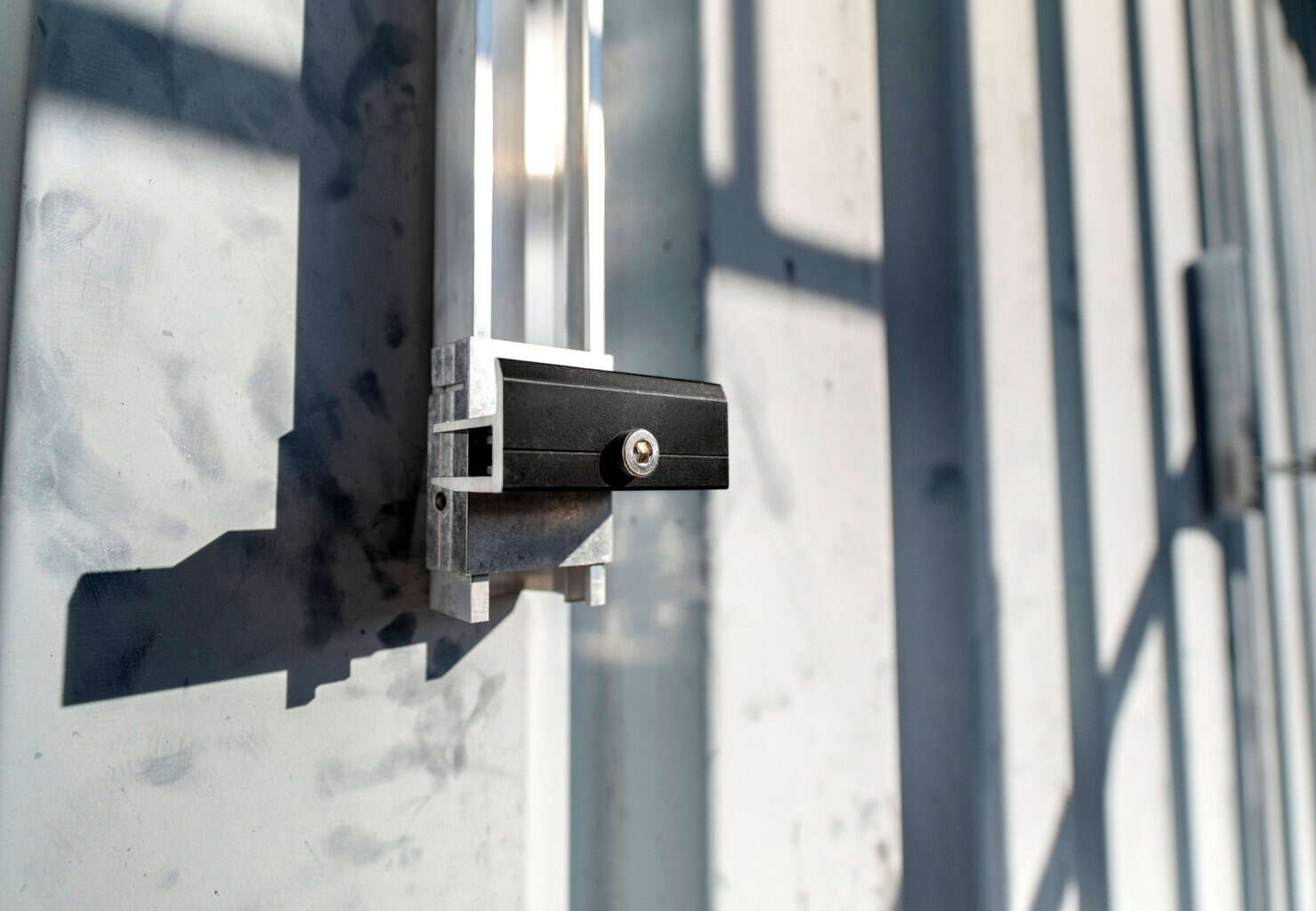

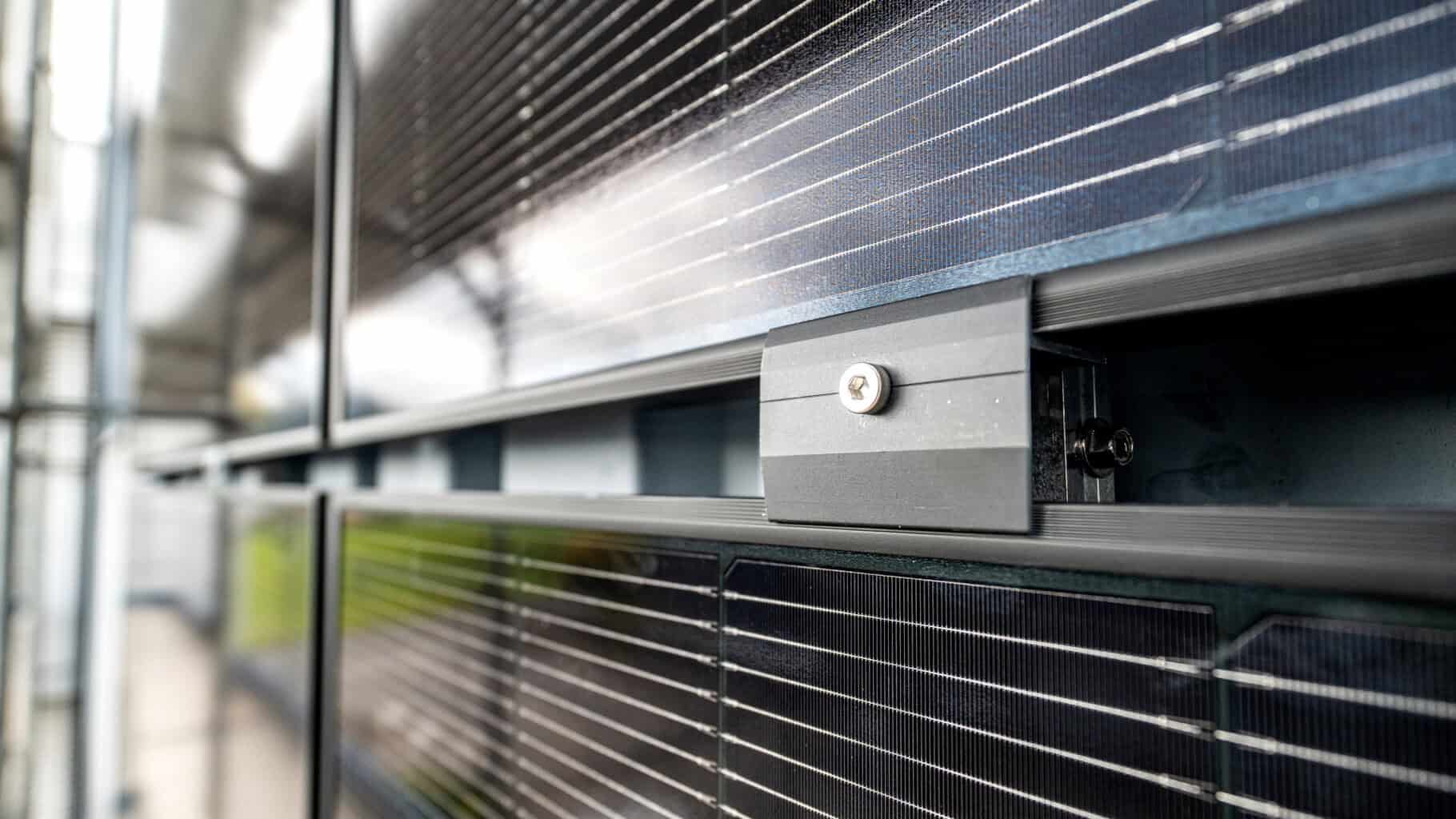

Bei der Montage findet die Positionierung des Photovoltaikmoduls zunächst in der unteren Klemme statt – der Zugang zu den rückseitigen Kabelanschlüssen bleibt dabei erhalten. Anschließend senkt der Monteur das Modul kontrolliert in seine endgültige Position ab. Das Verfahren erlaubt eine schrittweise Ausrichtung, ohne benachbarte Module demontieren zu müssen – auch bei durchlaufenden Reihen auf großen Fassadenflächen. Ausgleichs- und Feineinstellplatten gleichen Höhenabweichungen bis zu zwei Millimetern direkt im System aus. Größere Toleranzen lassen sich über eine Anpassung der unteren Modulauflage korrigieren. Die endgültige Fixierung erfolgt über einen frontseitig zugänglichen Klemmbefestiger mit definiertem Anziehdrehmoment.
Planungssoftware als durchgängige Prozesskette
Eine Planungssoftware begleitet SnapSolar-Projekte von der Konzeptphase bis zur Ausführung. Sie ermöglicht eine systemkonforme Dimensionierung sowie die frühzeitige Abstimmung von Modulaufteilung, Befestigungspunkten und Materialbedarf. Schnittstellen zwischen Planung und Ausführung lassen sich so frühzeitig reduzieren und Montageabläufe bereits in der Projektierungsphase optimieren.
Fassade als Energiefläche

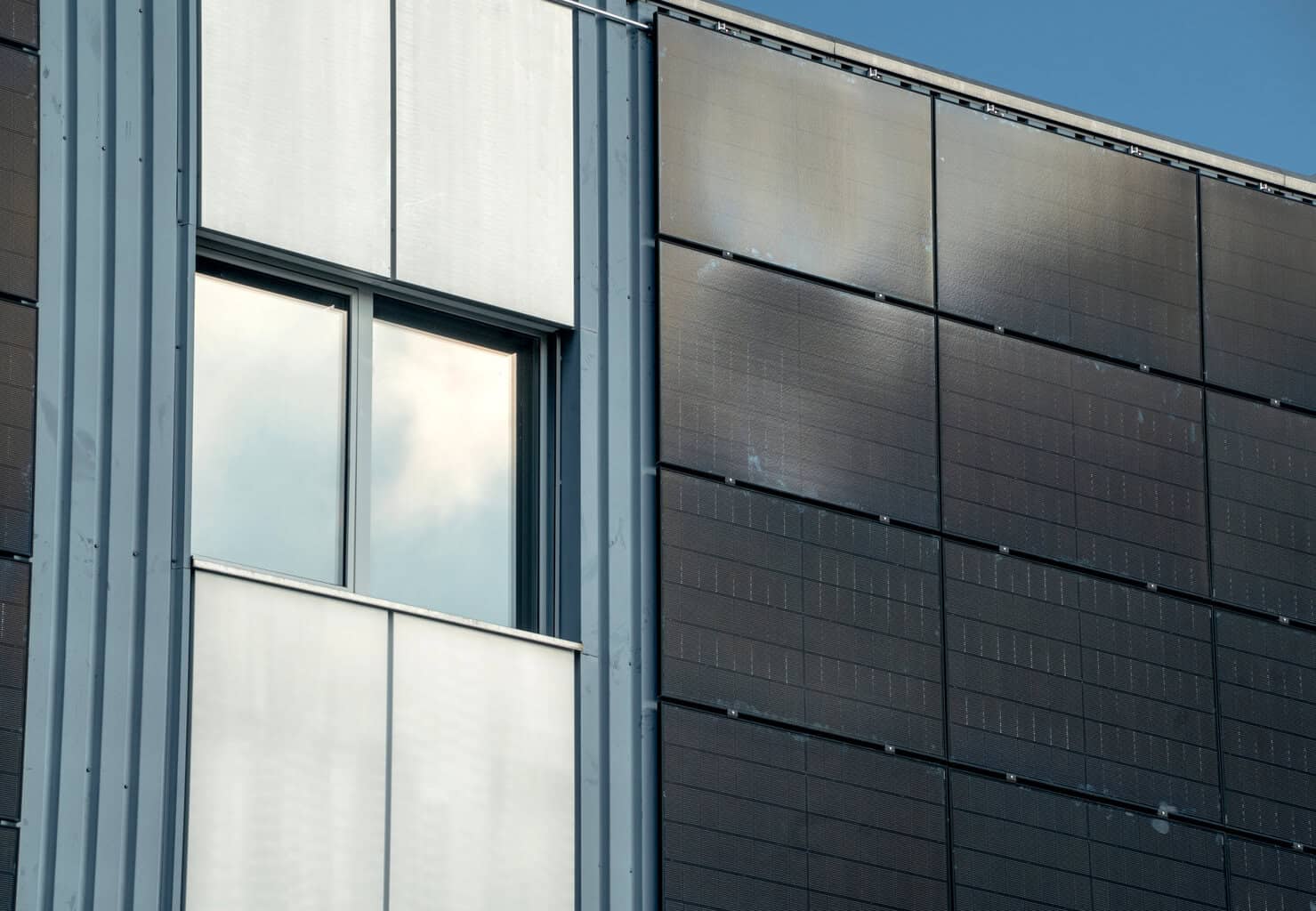

Mit SnapSolar überträgt SFS Prinzipien der Fassadenbefestigung auf die Anforderungen der Photovoltaikanwendung und erschließt damit bislang ungenutzte Wandflächen für die Energiegewinnung – auch bei komplexen Einbausituationen und großen Fassadenflächen. (mb)
