Komplexes Schadensbild erfordert grabenlosen Ansatz
Die Kanalhaltungen zwischen den Schächten wiesen gravierende Schäden auf: punktuelle Undichtigkeiten, Risse, Rohrbrüche, Versätze, Wurzeleinwüchse und verfestigte Ablagerungen. Die Lage im stark frequentierten Stadtzentrum machte das Tight-In-Pipe-Verfahren zur bevorzugten Lösung. Die Stadtentwässerung der Großen Kreisstadt Backnang regelte kritische Gewerke durch eigene Vertragsbedingungen in der Ausschreibung. Die Sanierungstechnik Dommel legte im Rahmen einer beschränkten Ausschreibung das wirtschaftlichste Angebot vor und erhielt den Zuschlag im Frühjahr 2025. Die Ausführung ist im Sommer 2025 erfolgt.
Einzelrohrlining integriert Altsubstanz in neue Konstruktion

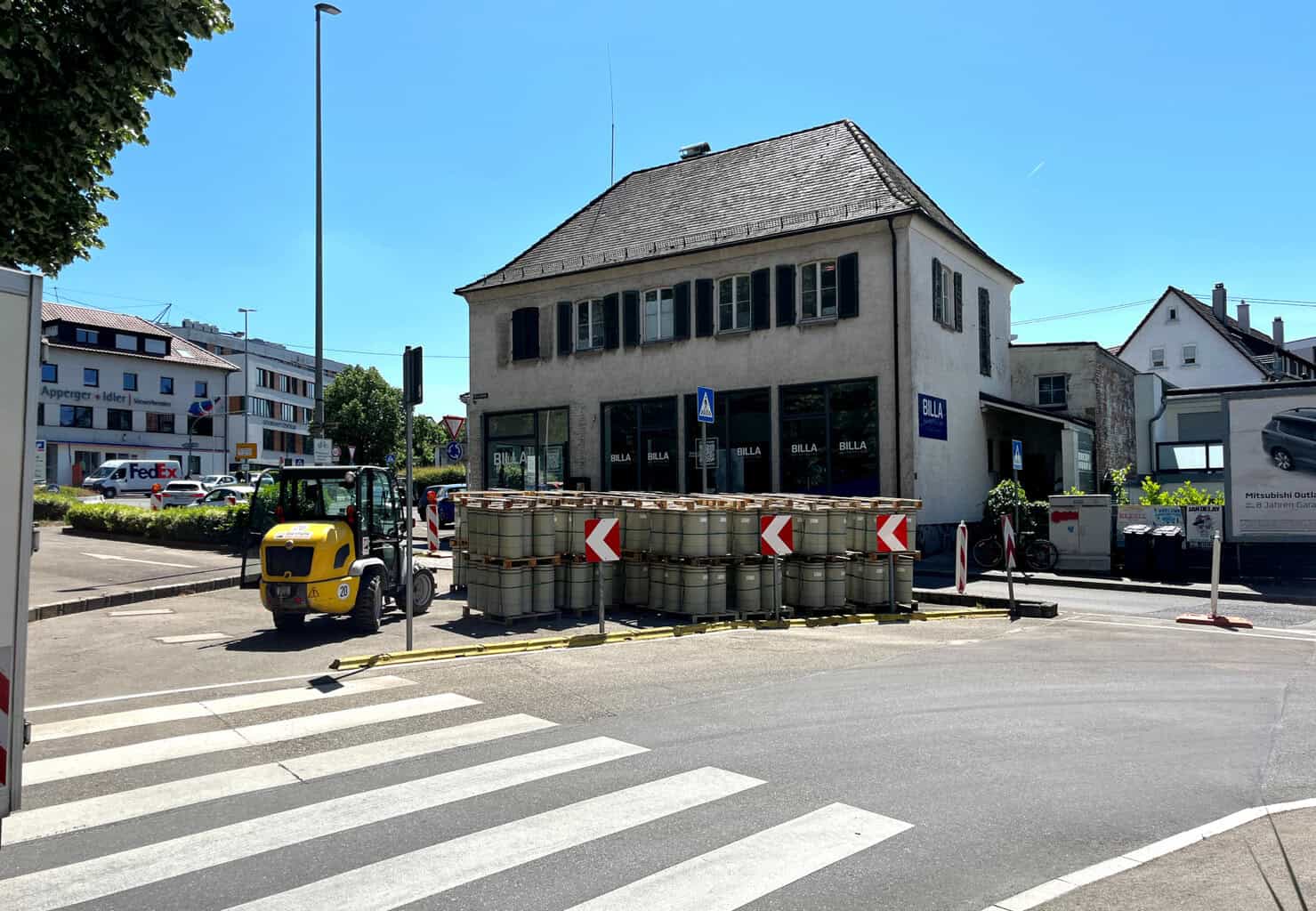

Das TIP-Verfahren bezieht die ursprüngliche Substanz des bestehenden Abwasserkanals in die neue Konstruktion ein. Die Monteure brachten neue Rohre aus Polypropylen (DN/OD 285 x 13,0 beziehungsweise DN/OD 340 x 15,0) direkt in das Altrohr ein. Eine vorgeschaltete Kalibrierhülse formte Versätze und Deformationen zurück und stellte den kreisrunden Rohrzustand wieder her. Die statisch selbsttragenden Rohre bieten eine technische Nutzungsdauer von 80 Jahren oder mehr.
Im Zuge der Arbeiten banden die Fachleute vier bestehende Anschlüsse an die Linerrohre an. Drei Anschlüsse DN 150 entstanden mittels Harzinjektion, während der Anschluss DN 250 über einen Einschweißsattel erfolgte. Einen bereits vorhandenen Anschluss DN 150 öffneten die Monteure lediglich. Die Anbindung dieses Anschlusses erfolgt später im Zuge der Erneuerung des gesamten Abwasseranschlusskanals in offener Bauweise mit einem Aufschweißsattel. Auch ein weiterer Anschluss entsteht mit einem Aufschweißsattel an dem im TIP-Verfahren eingebauten Rohr.
Schlangenlinienführung als besondere Herausforderung
Die Altrohre verliefen teilweise nicht nur verformt, sondern zusätzlich in „Schlangenlinien“ – Aspekte, die bei der Ausführung entsprechend berücksichtigt wurden. Die TIP-Rohrmodule ermöglichten die Wiederherstellung eines dichten und betriebssicheren Rohrsystems.
Gerinnerückbau und umfassende Reinigung
Die Gerinne der Schächte mussten zurückgebaut werden, um ausreichend Platz für den Rohreinbau zu schaffen. Nach Abschluss der Sanierungsarbeiten stellten die Fachleute die Gerinne in Klinkerbauweise wieder her. Dies sicherte sowohl die ursprüngliche Geometrie als auch die hydraulische Leistungsfähigkeit des Gerinnes.

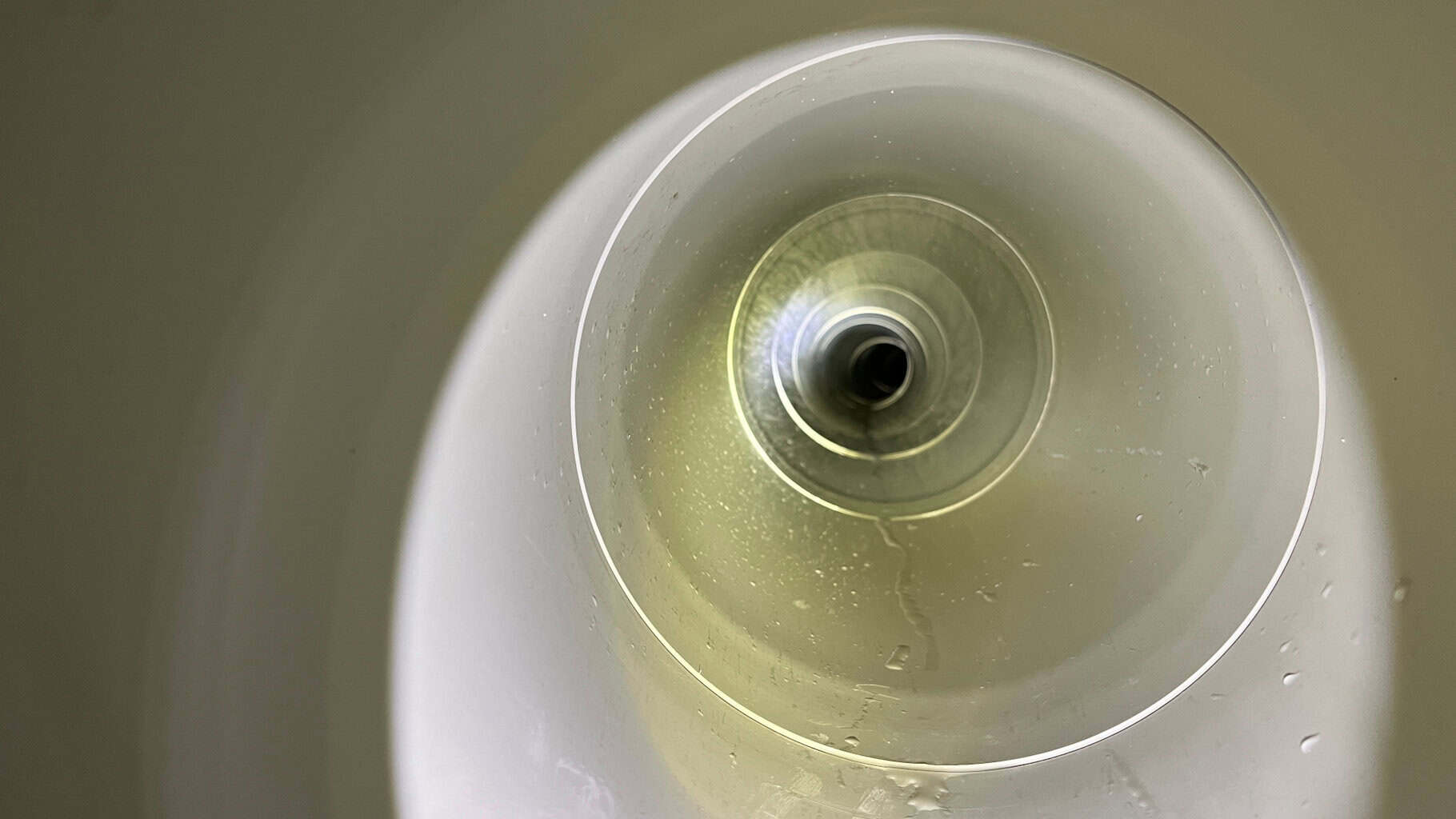

Sanierungstechnik Dommel führte vor der Sanierung eine umfassende Kanalreinigung durch. Dabei entfernten die Mitarbeiter Ablagerungen und Hindernisse wie Muffenversätze und Wurzeleinwüchse. Ein Fräsroboter beseitigte die Problemstellen. Die Arbeiten wurden durchgehend mittels TV-Aufzeichnung dokumentiert. Eine Kamerabefahrung vor und nach der Sanierung belegte den freien Leitungsverlauf sowie die fachgerechte Ausführung.
Abwasserentsorgung ohne Betriebsunterbrechung
Während der Bauphase stellte die Sanierungstechnik Dommel die Abwasserentsorgung durch eine präzise geplante Abflusslenkung sicher. Leistungsstarke Abwasserpumpen und verschiebesichere Schlauchbrücken ermöglichten die Überleitung des Abwassers, ohne den Betrieb der Kanalisation zu unterbrechen. Kontinuierliche Überwachung und gezielte Maßnahmen wie das Verschließen von Einlaufschächten und das Abhängen von Regenfallrohren verhinderten Rückstaus auf betroffenen Grundstücken. Die Anschlussanbindung im Injektionsverfahren erfolgte unter Kamerabeobachtung und wurde dokumentiert.
Minimale Beeinträchtigung des Stadtverkehrs

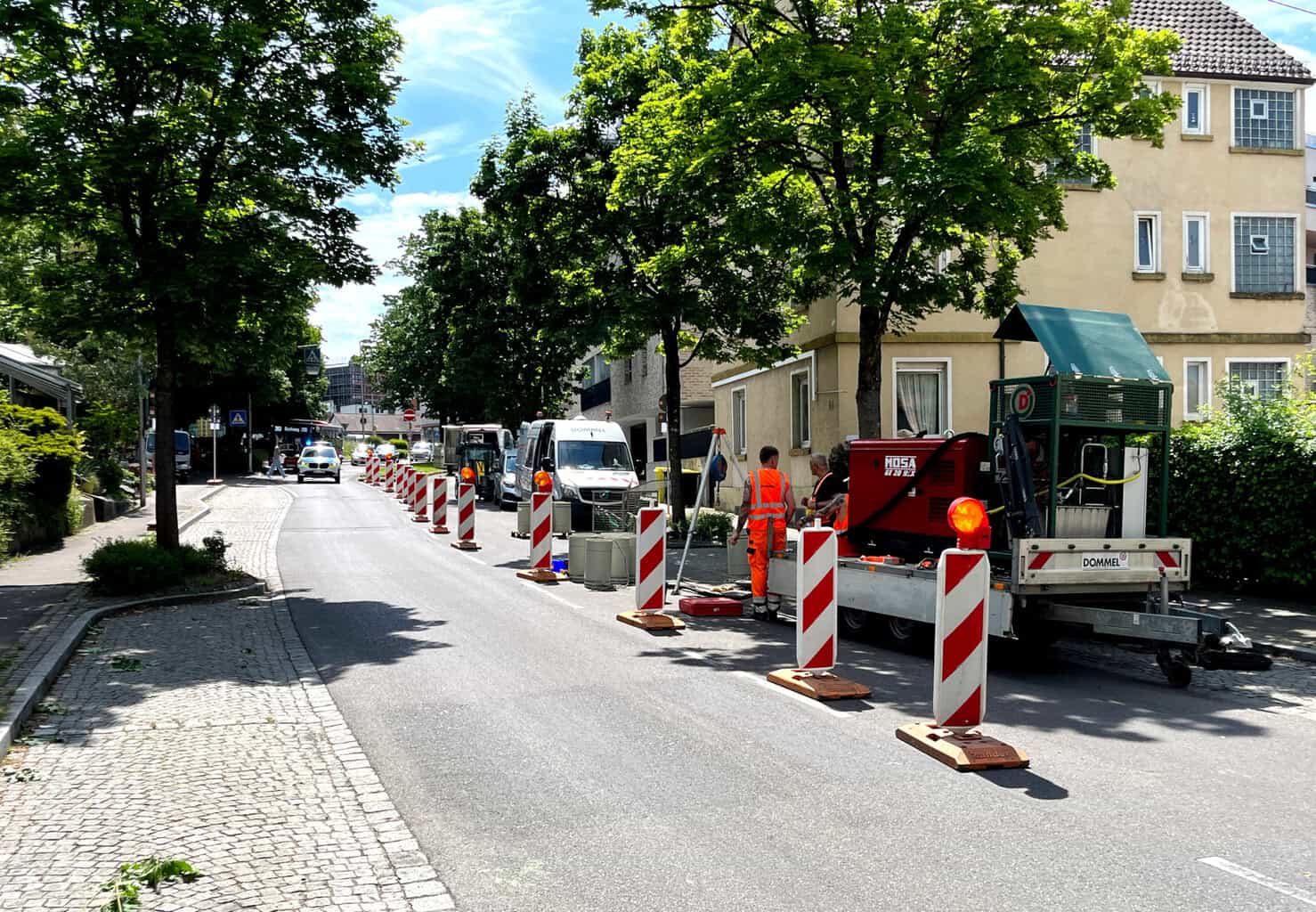

Die Arbeiten berücksichtigten die hohe Verkehrs- und Fußgängerfrequenz im Stadtzentrum von Backnang. Um die Beeinträchtigungen für Anwohner und Verkehrsteilnehmer zu minimieren, sperrten die Verantwortlichen die Abbiegespur von der Blumenstraße in die Stuttgarter Straße sowie Parkfläche und Fahrspuren punktuell.
Das Tight-In-Pipe-Verfahren hat sich in Backnang als Methode erwiesen, die eine schnelle Bauausführung ermöglicht und Umweltbelastung durch den Verzicht auf aufwendige Tiefbauarbeiten reduziert. Die statisch selbsttragenden Polypropylen-Neurohre gewährleisten eine lange Lebensdauer und hohe Betriebssicherheit. (mb)
